รายละเอียด CAD ของตู้อาบน้ำ: สิ่งที่สถาปนิกต้องการสำหรับการเขียนแบบข้อกำหนด

ข้อผิดพลาดด้านข้อมูลจำเพาะในตู้อาบน้ำทำให้เกิดค่าเฉลี่ย 12-18 จำนวนวันล่าช้าต่อโครงการห้องน้ำเชิงพาณิชย์, ตามข้อมูลภาคสนามจากผู้รับเหมาทั่วไปที่ติดตาม RFI. สาเหตุที่แท้จริงในกรณีส่วนใหญ่: สถาปนิกที่ทำงานกับรายละเอียด CAD ของตู้อาบน้ำที่ไม่สมบูรณ์ซึ่งทำให้เหลือมิติข้อมูล, การฝึกปรือ, และการติดตั้งสมมติฐานที่ไม่ได้รับการแก้ไขจนกระทั่งถึงขั้นตอนการวาดร้านค้า. การรับไฟล์ CAD ที่แม่นยำจากผู้ผลิตก่อนที่คุณจะสรุปแบบร่างของคุณช่วยลดความล่าช้าโดยสิ้นเชิง.

คู่มือนี้ครอบคลุมถึงเนื้อหาทางเทคนิคที่สถาปนิกต้องการแบบร่าง CAD ภายในตู้อาบน้ำ — ตั้งแต่ขนาดมาตรฐานและคำบรรยายส่วนประกอบไปจนถึงรูปแบบไฟล์และขั้นตอนการทำงานคำขอของผู้ผลิต. ใช้เป็นรายการตรวจสอบก่อนที่จะส่งข้อกำหนดครั้งต่อไปของคุณ.

เหตุใดรายละเอียด CAD ที่ถูกต้องจึงมีความสำคัญสำหรับข้อกำหนดเฉพาะของตู้อาบน้ำ

มิติที่ขาดหายไปในรายละเอียดตู้อาบน้ำต้องเสียเงินจริง. การปรับปรุงห้องน้ำในโรงแรมเชิงพาณิชย์ในสถานที่ให้บริการระดับกลางมักเกี่ยวข้องกับการปรับปรุงห้องน้ำ 200-400 ห้องพัก. หากความกว้างของตู้ปิดลงแม้แต่ 15 มม. ในประเภทยูนิตเดียว, ข้อผิดพลาดนั้นเกิดขึ้นซ้ำทุกห้องโดยใช้เลย์เอาต์นั้น. การทำงานซ้ำที่ไซต์หมายถึงการตัดกระจกใหม่, ฮาร์ดแวร์เจาะซ้ำ, และจัดกำหนดการทีมงานปูกระเบื้องใหม่.

รายละเอียด CAD ทำหน้าที่สามอย่างในกระบวนการกำหนดคุณสมบัติ. อันดับแรก, โดยจะแจ้งขนาดที่แน่นอนแก่ผู้รับเหมาสำหรับการวางโครงและการประปาแบบหยาบ. ที่สอง, พวกเขาสร้างตำแหน่งฮาร์ดแวร์เพื่อให้การเชื่อมต่อทางโครงสร้างลงจอดที่บล็อกหรือสตั๊ด. ที่สาม, โดยบันทึกการเปลี่ยนแปลงของวัสดุ โดยที่แก้วมาบรรจบกับกระเบื้อง, โดยที่เกณฑ์ตรงกับเมมเบรนกันซึม.

สถาปนิกที่ดึงรายละเอียดทั่วไปจากห้องสมุดออนไลน์มีความเสี่ยงที่จะระบุผลิตภัณฑ์ที่ไม่มีผู้ผลิตผลิต. แนวทางที่ปลอดภัย: รับรายละเอียด CAD ของตู้อาบน้ำโดยตรงจากผู้ผลิตสำหรับรุ่นที่คุณต้องการระบุโดยเฉพาะ. สิ่งนี้จะล็อคมิติ, ตำแหน่งฮาร์ดแวร์, และการเคลียร์สินค้าจริงก่อนที่แบบของคุณจะถูกประมูล.

ข้อมูลอะไรที่สถาปนิกต้องการจากผู้ผลิตตู้อาบน้ำ

แพ็คเกจ CAD ของผู้ผลิตที่สมบูรณ์ควรมีไฟล์ห้าประเภท. แต่ละแห่งให้บริการในขั้นตอนที่แตกต่างกันของข้อกำหนดและกระบวนการก่อสร้าง.

ประเภทไฟล์	รูปแบบ	วัตถุประสงค์
การวาดภาพมุมมองแผน	สวทช / ดีเอ็กซ์เอฟ	รอยเท้าโดยรวม, ส่วนโค้งประตูสวิง, โซนกวาดล้าง
การวาดภาพระดับความสูง	สวทช / ดีเอ็กซ์เอฟ	ความสูงของแผง, ตำแหน่งส่วนหัว, ตำแหน่งฮาร์ดแวร์
รายละเอียดส่วน	สวทช / ดีเอ็กซ์เอฟ	ส่วนตัดขวางของโปรไฟล์, การเชื่อมต่อแบบกระจกกับเฟรม, ข้อต่อเคลือบหลุมร่องฟัน
วัตถุ BIM	รถบ้าน / ไอเอฟซี	3โมเดล D พร้อมพารามิเตอร์ฝังตัวสำหรับการประสานงาน Revit
แผ่นข้อมูลจำเพาะ	PDF	ข้อมูลจำเพาะของวัสดุ, รหัสเสร็จสิ้น, น้ำหนัก, ข้อมูลการปฏิบัติตามข้อกำหนด

ขอเอกสารข้อมูลจำเพาะควบคู่ไปกับไฟล์ CAD. แผ่นข้อมูลจำเพาะจะแสดงประเภทกระจก (อารมณ์, เหล็กต่ำ, มีน้ำค้างแข็ง), เสร็จสิ้นฮาร์ดแวร์ (แปรง 304 สแตนเลส, อลูมิเนียมสีดำด้าน), และน้ำหนักต่อแผง. ทีมโครงสร้างของคุณต้องการน้ำหนักเพื่อตรวจสอบว่าส่วนรองรับแบบติดเพดานหรือขายึดผนังสามารถรับน้ำหนักได้.

ขณะนี้ผู้ผลิตบางรายได้จัดเตรียมตระกูล Revit ด้วยการควบคุมแบบพาราเมตริก — คุณปรับความกว้างและความสูงในคุณสมบัติของตระกูลและโมเดลจะอัปเดตโดยอัตโนมัติ. ซึ่งจะช่วยลดความเสี่ยงของมิติข้อมูลที่ไม่ตรงกันระหว่างแบบเขียนของคุณกับผลิตภัณฑ์ตามที่สร้างขึ้น. ถามโดยเฉพาะว่าวัตถุ BIM แบบพาราเมตริกพร้อมใช้งานหรือไม่ก่อนที่จะยอมรับบล็อก 3D แบบคงที่.

ส่วนประกอบสำคัญที่แสดงในแบบร่าง CAD ของตู้อาบน้ำ

แบบร่าง CAD ของตู้อาบน้ำที่มีรายละเอียดชัดเจนจะอธิบายส่วนประกอบทางกายภาพทุกชิ้นที่ผู้ติดตั้งจำเป็นต้องประกอบตัวเครื่อง. คำบรรยายภาพที่ขาดหายไปจะสร้าง RFI. นี่คือรายการตรวจสอบส่วนประกอบที่รายละเอียดของคุณควรครอบคลุม.

ส่วนประกอบ	สิ่งที่รายละเอียด CAD ต้องแสดง	ความอดทนโดยทั่วไป
โปรไฟล์เฟรม (U-ช่อง, ส่วนหัว, เกณฑ์)	ขนาดหน้าตัด, ประเภทข้อต่อมุม, ระยะห่างของตัวยึด	บวกหรือลบ 0.5 มม. สำหรับความยาวตัด
แผงกระจก	ความกว้าง, ความสูง, ความหนา, ประเภทการขัดเงาขอบ, การทำเครื่องหมายอารมณ์	บวกหรือลบ 1 มม. บนขนาดแผง
บานพับเดือย	ตำแหน่งจุดกึ่งกลางจากขอบแผงด้านบนและด้านล่าง	บวกหรือลบ 1.5 มม
ลูกกลิ้งเลื่อนและราง	ระยะห่างลูกกลิ้ง, ความสูงของแทร็ก, ช่วงการปรับ	บวกหรือลบ 1 มม
จับและดึง	ความสูงติดตั้งจากพื้นสำเร็จรูป, รูปแบบสายฟ้า	บวกหรือลบ 2 มม
ที่หนีบกระจกต่อกระจก	ตำแหน่งแคลมป์, ข้อมูลจำเพาะแรงบิดของสลักเกลียว, คะแนนโหลดต่อแคลมป์	บวกหรือลบ 1 มม
ข้อต่อยาแนว	ความกว้างของลูกปัด, ความลึกของลูกปัด, ชนิดยาแนวที่แต่ละข้อต่อ	6ความกว้างของลูกปัด มม. ถึง 10 มม
การฝึกปรือ	ช่องว่างระหว่างแผงต่อแผง, ช่องว่างระหว่างประตูกับเฟรม, ช่องว่างเกณฑ์	3มม. ถึง 6 มม. โดยทั่วไป

โปรไฟล์เฟรม

โปรไฟล์มาตรฐานสามโปรไฟล์จะปรากฏในรายละเอียดกล่องหุ้มส่วนใหญ่. ช่อง U ยึดกับผนังและรับขอบแผงกระจก. รางส่วนหัวทอดยาวที่ด้านบนของตู้และเชื่อมต่อกับช่องที่ผนัง. ธรณีประตูหรือธรณีประตูอยู่ที่ระดับพื้นและเป็นรางด้านล่างสำหรับประตูบานเลื่อนหรือเขื่อนสำหรับประตูสวิง. แต่ละโปรไฟล์มีขนาดหน้าตัดเฉพาะ — โดยทั่วไปคือ 25 มม. ถึง 38 มม. ความกว้างของหน้า — ซึ่งส่งผลต่อพื้นที่โดยรวมของตู้.

แผงกระจก

แบบ CAD จะต้องแสดงความหนาของกระจก, ขนาดแผง, และการรักษาขอบ. ความหนามาตรฐานเชิงพาณิชย์คือ 8 มม. สำหรับการใช้งานที่เบา, 10มม. เพื่อการพาณิชย์มาตรฐาน, และ 12 มม. สำหรับงานหนักหรือการติดตั้งระดับพรีเมียม. โปรไฟล์ขอบรวมถึงการขัดเงาแบบเรียบ, เอียง, หรือน้ำยาทาเล็บ. ภาพวาดควรสังเกตการปฏิบัติตามมาตรฐาน ANSI Z97.1 หรือ EN 12150.

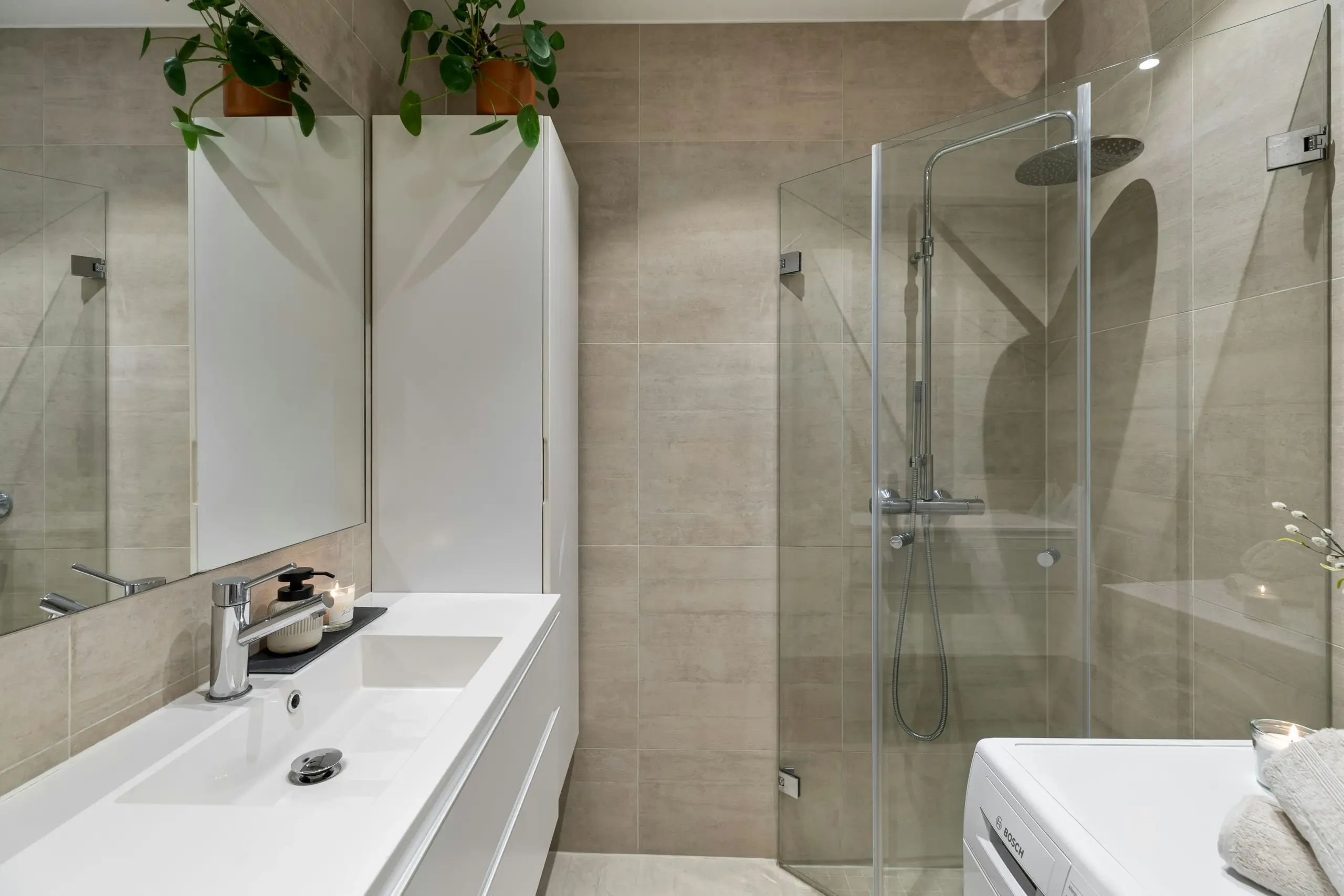

ตำแหน่งฮาร์ดแวร์

บานพับเดือย, ลูกกลิ้งเลื่อน, ที่จับ, และที่หนีบกระจกล้วนต้องมีขนาดตำแหน่งที่แม่นยำ. โดยทั่วไปจุดศูนย์กลางบานพับเดือยจะอยู่ห่างจากขอบด้านล่าง 150 มม. และ 150 มม. จากขอบด้านบนของแผงประตู. ตำแหน่งของด้ามจับจะแตกต่างกันไป, แต่แถบดึงที่ยึดที่ 1,000 มม. - 1100 มม. จากพื้นสำเร็จรูป. ชิ้นส่วนฮาร์ดแวร์ทุกชิ้นต้องมีการปิดกั้นหรือการเสริมแรงด้านหลังพื้นผิวผนัง — รายละเอียด CAD จะต้องแสดงจุดเชื่อมต่อเหล่านี้.

รายละเอียดการติดตั้ง

ขายึดติดผนัง, ที่หนีบกระจกถึงกระจก, และส่วนรองรับแบบติดเพดานแต่ละแบบมีข้อกำหนดในการรับน้ำหนักที่แตกต่างกัน. แผงกระจกนิรภัย 12 มม. ที่กว้าง 1200 มม. มีน้ำหนักประมาณ 72 กิโลกรัม. ส่วนรองรับการยึดเพดานจะต้องรับน้ำหนักเต็มที่นี้หากแผงไม่ได้วางอยู่บนธรณีประตู. รายละเอียดควรแสดงประเภทตัวยึด, ความลึกของการฝัง, และมิติการปิดกั้นที่จำเป็น.

เส้นซีลแลนท์และช่องว่าง

น้ำยาซีลซิลิโคนที่ข้อต่อระหว่างกระจกกับผนังและข้อต่อระหว่างกระจกกับเกณฑ์ ป้องกันการเคลื่อนตัวของน้ำ. รายละเอียด CAD ควรแสดงความกว้างของเม็ดยาแนวขนาด 6 มม. ถึง 10 มม. ระยะห่างจากแผงถึงแผงสำหรับประตูบานเลื่อน 3 มม. ถึง 5 มม. ช่องว่างประตูสวิงที่ด้านบานพับและด้านสลักโดยทั่วไปจะมีขนาด 3 มม. ถึง 6 มม. ช่องว่างเหล่านี้ส่งผลต่อขนาดช่องเปิดโดยรวม และต้องประสานกับเค้าโครงกระเบื้องของคุณ.

ขนาดมาตรฐานและช่องว่างสำหรับการออกแบบโดยรอบ

การทำงานจากขนาดมาตรฐานช่วยลดเวลาในการผลิตและต้นทุน. เพิ่มความกว้างที่กำหนดเอง 5-7 วันในการผลิต. ตารางด้านล่างแสดงรายการรอยเท้าของตู้ที่พบบ่อยที่สุดทั้งในรูปแบบอิมพีเรียลและเมตริก.

การกำหนดค่า	ขนาดอิมพีเรียล	ขนาดเมตริก	การใช้งานทั่วไป
ทรงสี่เหลี่ยมขนาดกะทัดรัด	36″ x36″	900 x 900 มม	ห้องน้ำมาตรฐานของโรงแรม, ผู้ใช้คนเดียว
สี่เหลี่ยมขนาดกลาง	42″ x42″	1050 x 1050 มม	โรงแรมระดับกลาง, ที่อยู่อาศัยที่หรูหรา
สี่เหลี่ยมใหญ่	48″ x48″	1200 x 1200 มม	ห้องสวีทโรงแรมระดับพรีเมี่ยม, อ่างอาบน้ำที่สามารถเข้าถึงได้
สี่เหลี่ยมผืนผ้า	60″ x36″	1500 x 900 มม	อาจารย์อาบน้ำ, การกำหนดค่าแบบเดินผ่าน
สี่เหลี่ยมผืนผ้ากว้าง	48″ x36″	1200 x 900 มม	เชิงพาณิชย์มาตรฐาน, ห้องอาบน้ำฝักบัวสำหรับผู้นั่งเก้าอี้รถเข็น

ความกว้างของประตูเป็นไปตามช่วงของตัวเอง. ประตูสวิงมีขนาดตั้งแต่ 600 มม. ถึง 900 มม (24″ ถึง 36″). ประตูบานเลื่อนมีช่วง 600 มม. ถึง 1200 มม (24″ ถึง 48″). ADA กำหนดให้ 36 พื้นที่ว่างด้านหน้าทางเข้าห้องอาบน้ำเป็นนิ้วสำหรับรถเข็นวีลแชร์. วางแผนแผนผังห้องสุขาของคุณตามตัวเลขนี้ก่อนที่คุณจะล็อคตำแหน่งตู้.

เฮดรูมก็มีความสำคัญเช่นกัน. ความสูงของแผงมาตรฐานมีตั้งแต่ 1800 มม. ถึง 2100 มม (71″ ถึง 83″). ตู้ติดเพดานในโครงการเชิงพาณิชย์มักจะขยายได้ถึง 2,400 มม. สูงกว่า 2100 มม, โดยทั่วไปความหนาของแผงจะเพิ่มขึ้นจาก 10 มม. เป็น 12 มม. เพื่อต้านทานการโก่งตัว. รายละเอียด CAD ของคุณจะต้องบันทึกความสูงของแผงเพื่อให้วิศวกรโครงสร้างสามารถตรวจสอบความเสถียรด้านข้างได้.

ไร้กรอบ VS กึ่งไร้กรอบ VS ไร้กรอบ: รายละเอียด CAD แตกต่างกันอย่างไรตามประเภท

ประเภทกล่องหุ้มจะกำหนดว่ารายละเอียด CAD ของคุณต้องการคำอธิบายประกอบมากน้อยเพียงใด. การกำหนดค่าแต่ละอย่างเผยให้เห็นส่วนประกอบที่แตกต่างกันและต้องการระยะห่างที่แตกต่างกัน.

สิ่งห่อหุ้มแบบมีกรอบ

หน่วยกรอบล้อมรอบขอบกระจกทุกบานด้วยอลูมิเนียม. เฟรมรับน้ำหนักโครงสร้าง, ดังนั้นแผงกระจกจึงสามารถบางลงได้ — ในกรณีส่วนใหญ่ 6 มม. ถึง 8 มม. รายละเอียด CAD สำหรับกรอบหุ้มที่เน้นไปที่ขนาดโปรไฟล์ของเฟรม, ประเภทข้อต่อมุม (45-ตุ้มปี่องศาหรือก้นสี่เหลี่ยม), และขันลวดลายผ่านโครงเข้าผนัง. สิ่งเหล่านี้เป็นรายละเอียดที่ง่ายที่สุดในการผลิตและให้อภัยได้มากที่สุดในไซต์งาน เนื่องจากเฟรมดูดซับการเปลี่ยนแปลงของมิติเล็กๆ น้อยๆ.

ตู้กึ่งไร้กรอบ

การออกแบบกึ่งไร้กรอบใช้ช่องเฟรมที่ผนังและธรณีประตู แต่ปล่อยให้ขอบประตูเปิดออก. ความหนาของกระจกเพิ่มขึ้นเป็น 8 มม. หรือ 10 มม. รายละเอียด CAD จะต้องแสดงให้เห็นว่าแผงประตูเชื่อมต่อกับช่องผนังที่ด้านบานพับอย่างไร และด้านสลักมีความมั่นคงอย่างไร โดยปกติแล้วจะมีแถบซีลแม่เหล็กหรือช่องแนวตั้งน้อยที่สุด. จุดยึดฮาร์ดแวร์ต้องมีพิกัดความเผื่อที่เข้มงวดมากขึ้น เนื่องจากไม่มีฟูลเฟรมเพื่อซ่อนการวางแนวที่ไม่ตรง.

คุณลักษณะ	กรอบ	กึ่งไร้กรอบ	ไม่มีกรอบ
ความหนาของกระจก	6มม – 8มม	8มม – 10มม	10มม – 12มม
การสนับสนุนโครงสร้าง	เฟรมอลูมิเนียมทั้งคัน	ช่องผนัง + กรอบบางส่วน	ที่หนีบ, หมุน, ขายึดเพดาน
คำอธิบายประกอบ CAD	น้อยที่สุด (15-20)	ปานกลาง (20-25)	ที่สุด (26-35)
ความอดทนต่อความสูง	บวกหรือลบ 3 มม	บวกหรือลบ 2 มม	บวกหรือลบ 1.5 มม
การปรับเปลี่ยนไซต์	สูง — เฟรมดูดซับการเปลี่ยนแปลง	ปานกลาง	ต่ำ — กระจกตัดให้ได้ขนาดที่แน่นอน
ช่วงต้นทุนทั่วไป (ต่อหน่วย)	ต่ำสุด	กลาง	สูงสุด

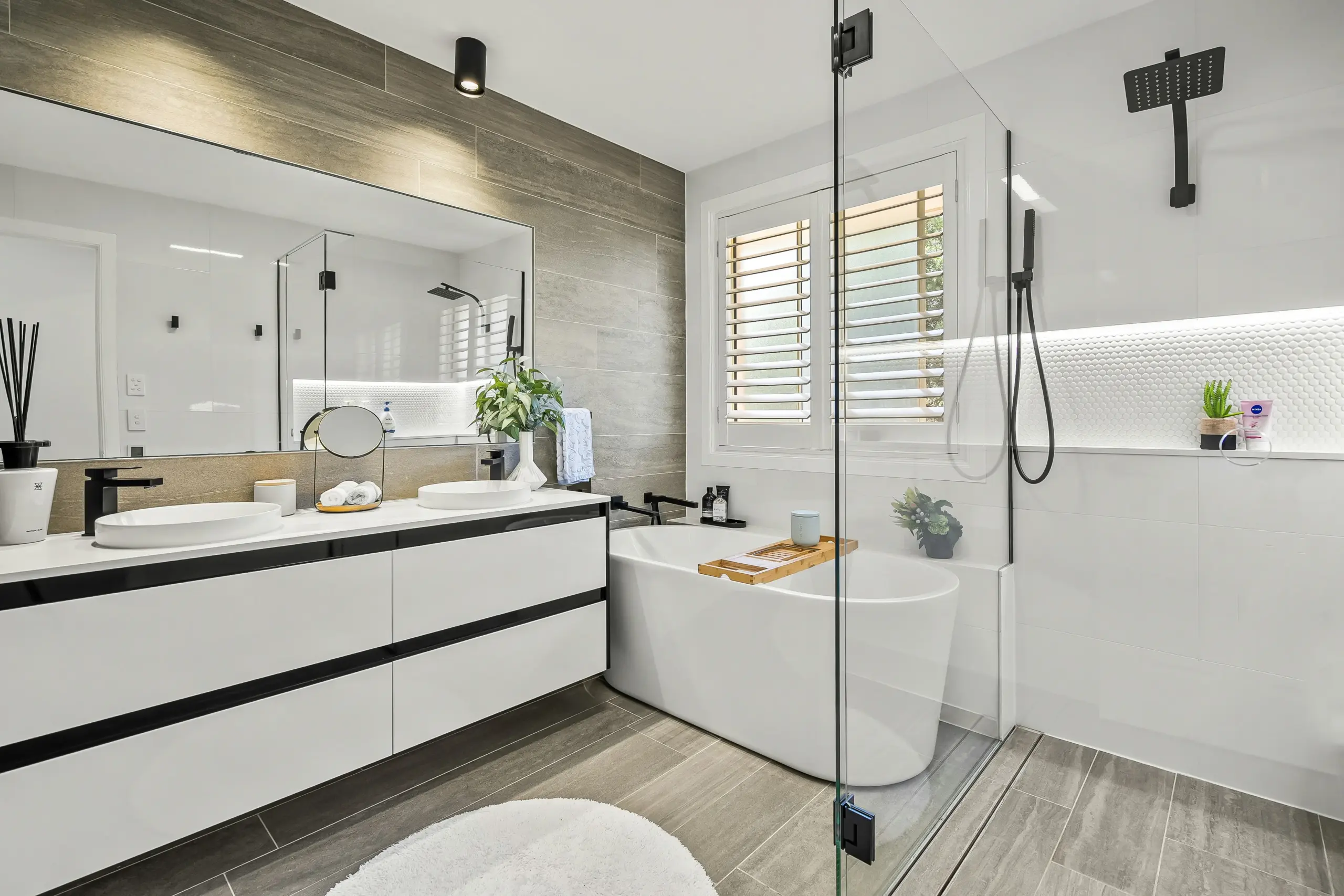

สิ่งห่อหุ้มแบบไร้กรอบ

กรอบแบบไร้กรอบใช้กระจกนิรภัยขนาด 10 มม. หรือ 12 มม. โดยไม่มีกรอบล้อมรอบ. ส่วนรองรับโครงสร้างมาจากที่หนีบติดผนัง, บานพับเดือยแบบตั้งพื้น, และขายึดเพดานเป็นครั้งคราว. จำเป็นต้องมีรายละเอียด CAD สำหรับหน่วยไร้กรอบ 6-8 คำบรรยายเสริมมากกว่าสิ่งที่เทียบเท่าในเฟรม. ทุกตำแหน่งแคลมป์, ทุกรูเจาะผ่านกระจก, ข้อต่อยาแนวทุกอันต้องมีการกำหนดขนาด. คุณภาพการขัดขอบกระจกจะมองเห็นได้และต้องระบุ. โดยทั่วไปค่าเผื่อความสูงของแผงจะบวกหรือลบ 1.5 มม. ซึ่งแน่นกว่ายูนิตที่มีกรอบซึ่งช่องจะดูดซับการเปลี่ยนแปลง.

รายละเอียดแบบไร้กรอบยังต้องแสดงความสัมพันธ์ระหว่างแผงกระจกที่มุมกลับด้วย. ข้อต่อแบบกระจกต่อกระจก 90 องศาใช้พันธะซิลิโคนที่มีโครงสร้างหรือแคลมป์แก้วที่จัดระดับไว้สำหรับน้ำหนักแผง. สำหรับโครงการที่รวมตู้กับแบบตายตัว ฉากกั้นอาบน้ำ, รายละเอียดจะต้องแสดงให้เห็นว่าแผงยึดอยู่กับที่เชื่อมต่อกับแผงแผงที่ส่งคืนอย่างไร.

ตัวเลือกการกำหนดค่าแบบกำหนดเองที่ส่งผลต่อการเขียนแบบ CAD

โครงการเชิงพาณิชย์ไม่ค่อยใช้ขนาดแค็ตตาล็อกเพียงอย่างเดียว. ห้องน้ำของโรงแรม, สิ่งอำนวยความสะดวกการอยู่อาศัยระดับสูง, และโครงการด้านการดูแลสุขภาพล้วนต้องมีมิติที่ไม่ได้มาตรฐาน. นี่คือสิ่งที่เปลี่ยนแปลงในแบบร่าง CAD เมื่อคุณย้ายออกจากขนาดมาตรฐาน.

การปรับความกว้างจะเปลี่ยนสัดส่วนแผงและอาจเปลี่ยนประตูจากบานสวิงเป็น การกำหนดค่าแบบเลื่อน. ช่องเปิดกว้าง 1500 มม. พร้อมแผงคงที่ 750 มม. และประตูบานเลื่อน 750 มม. ต้องใช้ฮาร์ดแวร์ลูกกลิ้งและความยาวรางที่แตกต่างจากยูนิต 1200 มม. มาตรฐาน. รายละเอียด CAD จะต้องสะท้อนถึงระยะห่างของลูกกลิ้งและจุดยึดรางที่แน่นอน.

ความสูงที่เพิ่มขึ้นมากกว่า 2,100 มม. ทำให้เกิดการเปลี่ยนแปลงสองครั้ง. โดยทั่วไปความหนาของแผงจะสูงถึง 12 มม. เพื่อความแข็งแกร่ง. ส่วนรองรับการติดเพดานกลายเป็นสิ่งจำเป็นสำหรับแผงที่มีความสูงเกิน 2200 มม. รายละเอียด CAD จะต้องแสดงประเภทขายึดเพดาน, รูปแบบตัวยึด, และการต่อโครงสร้างเหนือระนาบเพดาน.

กระจกเคลือบแบบกำหนดเอง — ฝ้า, มีพื้นผิวเป็นฝน, หรือเหล็กใสที่มีเหล็กต่ำ — ไม่ต้องเปลี่ยนรูปทรง CAD แต่ต้องมีคำอธิบายประกอบในเอกสารข้อมูลจำเพาะ. กระจกฝ้าหรือพื้นผิวได้ถูกกำหนดไว้ “เผชิญหน้าเข้า” หรือ “เผชิญหน้า” การวางแนวที่ส่งผลต่อวิธีการติดตั้งแผงในช่อง.

แผงมีรอยบากหรือตัดออกสำหรับราวจับ, ที่นั่งอาบน้ำ, หรือช่องเปิดเฉพาะต้องมีการประดิษฐ์เพิ่มเติม. รายละเอียด CAD จะต้องวัดขนาดทุกคัตเอาท์ด้วยพิกัดความเผื่อบวกหรือลบ 1 มม. ไม่สามารถตัดกระจกนิรภัยได้หลังจากกระบวนการแบ่งเบาบรรเทา, ดังนั้นการตัดชิ้นส่วนทั้งหมดจะต้องได้รับการสรุปก่อนเริ่มการผลิต. นี่คือสาเหตุเดียวที่พบบ่อยที่สุดของปัญหา Field-Fit ในกล่องหุ้มแบบกำหนดเอง.

วิธีการขอไฟล์ CAD จากผู้ผลิตตู้อาบน้ำ

คำขอที่มีโครงสร้างช่วยให้คุณได้รับไฟล์ที่แม่นยำเร็วขึ้น. ผู้ผลิตที่มีทีมวิศวกรเฉพาะ — เช่น KJ Bath, ซึ่งทำงานด้วยวิศวกร 12 คน อาร์&แผนก D — สามารถสร้างแบบ CAD แบบกำหนดเองจากข้อกำหนดที่เป็นลายลักษณ์อักษรได้. นี่คือข้อมูลที่จะรวมไว้ในคำขอของคุณ.

1. ขนาดการเปิด: ความกว้าง, ความสูง, และความลึกของพื้นที่อาบน้ำ, วัดจากพื้นผิวกระเบื้องสำเร็จรูปไปจนถึงพื้นผิวกระเบื้องสำเร็จรูป
2. การกำหนดค่าประตู: ทิศทางการแกว่ง (ซ้ายหรือขวา), เลื่อนหรือหมุน, จำนวนแผง
3. ข้อมูลจำเพาะของกระจก: ความหนา, พิมพ์ (ชัดเจน, เหล็กต่ำ, มีน้ำค้างแข็ง, พื้นผิว), ขัดขอบ
4. ฮาร์ดแวร์เสร็จสิ้น: สแตนเลสขัดเงา, อลูมิเนียมสีดำด้าน, โครเมี่ยม, หรืออื่น ๆ
5. สภาพการติดตั้ง: ประเภทผนัง (คอนกรีต, แกนเหล็ก, แกนไม้), ความสูงของเพดาน, ประเภทเกณฑ์
6. ข้อกำหนดการปฏิบัติตาม: การกวาดล้าง ADA, การอ้างอิงรหัสอาคารท้องถิ่น
7. ต้องมีรูปแบบไฟล์: สวทช, ดีเอ็กซ์เอฟ, รีวิทครอบครัว, หรือ PDF

ส่งข้อมูลนี้เป็นแบบแปลนพื้นแบบมาร์กอัปหรือแบบร่างที่มีขนาด. ผู้ผลิตส่วนใหญ่ตอบสนองด้วยการเขียนแบบ CAD เบื้องต้นภายใน 5-7 วันทำการ. อาจต้องใช้การกำหนดค่าแบบกำหนดเองที่มีขนาดแผงหรือช่องเจาะที่ไม่เป็นมาตรฐาน 10-14 วัน. วางแผนคำขอของคุณอย่างน้อย 21 วันก่อนกำหนดเส้นตายการวาดภาพของคุณเพื่อให้มีเวลาในการตรวจสอบและแก้ไข.

ตรวจสอบว่าไฟล์ CAD ที่คุณได้รับตรงกับความสามารถในการผลิตของผู้ผลิต. KJ Bath ดำเนินธุรกิจเลื่อยตัด CNC สองหัว และเครื่อง CNC ที่มีความแม่นยำ TUTO MAX, ซึ่งมีค่าความคลาดเคลื่อนบวกหรือลบ 0.5 มม. สำหรับการตัดอะลูมิเนียม และบวกหรือลบ 1 มม. สำหรับขนาดแผงกระจก. หากรายละเอียดแสดงมิติที่แน่นเกินกว่าที่ผู้ผลิตจะยึดได้, ตั้งค่าสถานะก่อนที่คุณจะออกภาพวาด.

สำหรับโครงการที่ต้องการการประสานงาน BIM, สอบถามว่าผู้ผลิตจัดเตรียมกลุ่มผลิตภัณฑ์ Revit ที่มีการควบคุมความกว้างและความสูงแบบพาราเมตริกหรือไม่. ออบเจ็กต์พาราเมตริกช่วยให้คุณปรับขนาดกรอบหุ้มในโมเดลของคุณได้โดยไม่ต้องรอให้ผู้ผลิตวาดใหม่. ผู้ผลิตบางรายไม่ได้เสนอสิ่งนี้, แต่ซัพพลายเออร์เชิงพาณิชย์รายใหญ่กลับทำกันมากขึ้น.

ประสานงานกับทีมงานโครงสร้างและประปา

ไม่มีรายละเอียดของตู้อาบน้ำแยกออกจากกัน. ตัดกับโครงโครงสร้าง, ประปาหยาบใน, และการกันน้ำ ซึ่งทั้งหมดนี้ปรากฏในสาขาวิชาอื่นๆ’ ภาพวาด. ความล้มเหลวในการประสานงานระหว่างธุรกิจการค้าเหล่านี้ทำให้เกิดปัญหาภาคสนามที่พบบ่อยที่สุด.

วิศวกรโครงสร้างจำเป็นต้องรู้สามสิ่งจากรายละเอียด CAD ของตู้. อันดับแรก, น้ำหนักของแผงกระจกแต่ละบาน. แผงกระจกนิรภัยขนาด 10 มม. กว้าง 1,000 มม. สูง 2,000 มม. มีน้ำหนักประมาณ 50 กิโลกรัม. ที่สอง, ตำแหน่งโหลดของขายึดแบบยึดเพดานหรือติดผนัง. ที่สาม, ผนังสามารถรับประเภทตัวยึดชนิดที่ระบุได้หรือไม่ - ผนังคอนกรีตยอมรับพุกโดยตรง, แต่ผนังแกนเหล็กต้องใช้แผ่นรองหรือสลักเกลียว.

ทีมงานประปาจำเป็นต้องดูความสูงของเกณฑ์และตำแหน่งท่อระบายน้ำที่สัมพันธ์กับรอยเท้าของตู้. เกณฑ์เป็นศูนย์ (ปราศจากสิ่งกีดขวาง) ฝักบัวต้องใช้ท่อระบายน้ำภายในโซนเฉพาะ โดยทั่วไปจะตั้งอยู่ตรงกลางใต้พื้นที่อาบน้ำหรือเยื้องไปทางฝั่งทางเข้าสำหรับท่อระบายน้ำแบบเส้นตรง. รายละเอียด CAD ของตู้จะต้องแสดงความสูงของโปรไฟล์เกณฑ์ เพื่อให้ช่างประปาสามารถตั้งค่าความชันของถาดอาบน้ำให้ตรงกันได้.

การประสานงานกันซึมเป็นสิ่งสำคัญ. เกณฑ์ของตู้หรือช่อง U จะอยู่ด้านบนของเมมเบรนกันซึม. รายละเอียด CAD ควรแสดงลำดับเลเยอร์นี้: แผ่นโครงสร้าง, แผ่นรองถาดอาบน้ำหรือเมมเบรน, เตียงปูน, กระเบื้อง, แล้วเกณฑ์หรือช่องทาง. หากผู้รับเหมากันซึมและผู้ติดตั้งตู้มีการซื้อขายกัน - เกือบจะเป็นเช่นนั้นเสมอ - รายละเอียดจะต้องกำหนดความรับผิดชอบในการปิดผนึกข้อต่อเมมเบรนถึงเกณฑ์อย่างชัดเจน.

KJ Bath มีทีมสนับสนุนทางเทคนิคตลอด 24 ชั่วโมงที่ดูแลคำถามด้านการติดตั้งและโครงสร้างจากภาคสนาม. หากวิศวกรโครงสร้างของคุณมีคำถามเกี่ยวกับความสามารถในการรับน้ำหนักของตัวยึดหรือค่าการดึงของตัวยึด, ทีมวิศวกรของผู้ผลิตสามารถให้ข้อมูลการทดสอบได้. ขอข้อมูลนี้ในระหว่างขั้นตอนการออกแบบ, ไม่ใช่หลังจากที่ยื่นออกไปเพื่อขออนุมัติ.

รายละเอียดการติดตั้งสถาปนิกควรรวมไว้ในแบบร่าง

เอกสารการก่อสร้างของคุณควรมีรายละเอียดการติดตั้งอย่างน้อยสองรายการสำหรับประเภทตู้แต่ละประเภทในโครงการ. รายละเอียดเหล่านี้เป็นมากกว่าแบบร่าง CAD ของผลิตภัณฑ์ และแสดงให้เห็นว่าตู้ทำงานร่วมกับอาคารได้อย่างไร.

รายละเอียดการเชื่อมต่อผนัง

แสดงการสะสมของผนังทั้งหมดที่จุดติดตั้งตู้. สำหรับผนังคอนกรีต, ให้รายละเอียดประเภทพุกและความลึกของการฝัง. สำหรับผนังสตั๊ดเหล็ก, แสดงขนาดแผ่นรอง — โดยทั่วไปจะมีความกว้าง 150 มม. โดยความสูงของช่องสตั๊ดเต็ม, เหล็กขั้นต่ำ 16 เกจ. U-channel ยึดติดกับส่วนรองรับนี้. รวมลูกปัดยาแนวระหว่างช่องและพื้นผิวกระเบื้องที่เสร็จแล้ว.

รายละเอียดเกณฑ์

แสดงธรณีประตูที่อยู่ด้านบนของพื้นสำเร็จรูปพร้อมน้ำยาซีลที่ด้านล่าง. สำหรับการติดตั้งแบบไม่มีเกณฑ์, แสดงการเปลี่ยนจากทางลาดของถาดอาบน้ำไปยังท่อระบายน้ำที่พื้นหลัก. สังเกตทิศทางและอัตราความชัน — โดยทั่วไป 1:48 (2%) ไปทางท่อระบายน้ำ.

การเชื่อมต่อส่วนหัวและเพดาน

สำหรับตู้ที่มีส่วนรองรับแบบติดเพดาน, แสดงการเชื่อมต่อเหนือฝ้าเพดานสำเร็จรูป. ราวค้ำหรือฉากยึดจะต้องยึดกับพื้นดาดฟ้าโครงสร้างหรือเพื่อกั้นระหว่างตง. รวมข้อกำหนดอัตราการติดไฟด้วย หากชุดเพดานได้รับการจัดอันดับ — การทะลุผ่านเมมเบรนฝ้าเพดานอาจต้องใช้น้ำยากันไฟลาม.

การติดตั้งฮาร์ดแวร์ประตู

รายละเอียดบานพับหรือจุดหมุนด้วยขนาดจากพื้นสำเร็จรูป. แสดงการกั้นหรือเสริมเหล็กหลังกำแพงบริเวณตำแหน่งมือจับ. ที่จับดึงแท่งที่ติดตั้งบนกระจก 10 มม. พร้อมฮาร์ดแวร์สลักทะลุต้องใช้แผ่นรองที่มีเส้นผ่านศูนย์กลางขั้นต่ำ 50 มม. ที่ด้านตรงข้ามของกระจก.

รายละเอียดการติดตั้งเหล่านี้ช่วยปกป้องคุณจากความรับผิด. หากผู้รับเหมาติดตั้งตู้ตามรายละเอียดของคุณแล้วเกิดปัญหา, เอกสารแสดงให้เห็นถึงความรอบคอบ. หากผู้รับเหมาเบี่ยงเบนไปจากรายละเอียด, ส่วนเบี่ยงเบนมีความชัดเจนและสามารถมอบหมายได้.

บทสรุป

รายละเอียด CAD ของตู้อาบน้ำไม่ใช่อุปกรณ์เสริมเพิ่มเติมในชุดข้อมูลจำเพาะ. เป็นเอกสารรับน้ำหนักที่สื่อสารมิติ, ตำแหน่งฮาร์ดแวร์, การเชื่อมต่อโครงสร้าง, และการป้องกันการรั่วซึมในทุกการค้าในโครงการ. รายละเอียดที่ไม่สมบูรณ์ทำให้เกิด RFI, ข้อผิดพลาดของฟิลด์, และกำหนดเวลาล่าช้า ซึ่งเป็นปัญหาที่เกิดขึ้นกับห้องน้ำทุกยูนิตในโครงการเชิงพาณิชย์.

เส้นทางสู่การทำความสะอาดภาพวาดนั้นตรงไปตรงมา. รับไฟล์ CAD โดยตรงจากผู้ผลิตสำหรับผลิตภัณฑ์ที่คุณระบุ. ตรวจสอบขนาดกับแผนผังชั้นของคุณก่อนที่จะออกแบบ. ประสานงานน้ำหนักแผงและโหลดการติดตั้งกับวิศวกรโครงสร้างของคุณ. รวมรายละเอียดการติดตั้งที่แสดงการประกอบผนังและพื้นเต็มจุดทุกจุดเชื่อมต่อ.

หากโครงการปัจจุบันของคุณต้องการรายละเอียดตู้อาบน้ำที่พร้อมตามข้อกำหนด, เริ่มต้นด้วยการติดต่อผู้ผลิตเพื่อแจ้งขนาดช่องเปิดและข้อกำหนดการกำหนดค่าของคุณ. ทีมวิศวกรของ KJ Bath ตอบสนองภายใน 12 ชั่วโมงและสามารถสร้างแบบร่าง CAD แบบกำหนดเองสำหรับโครงการทุกขนาด. เรียกดูกลุ่มผลิตภัณฑ์ตู้อาบน้ำ เพื่อระบุการกำหนดค่าพื้นฐานก่อนที่จะขอภาพวาดที่กำหนดเอง.

รายละเอียด CAD ที่แม่นยำช่วยป้องกันข้อผิดพลาดด้านข้อกำหนดที่มีค่าใช้จ่ายสูงและช่วยให้โครงการของคุณเป็นไปตามกำหนดเวลา. อาร์. 12 คนของ KJ Bath&ทีม D สร้างภาพวาดที่มีรายละเอียดสำหรับทุกการกำหนดค่าที่เราผลิต — ไร้กรอบ, กึ่งไร้กรอบ, มีกรอบ, เลื่อน, และเดือย. ขอไฟล์ CAD สำหรับโครงการของคุณ และทีมงานของเราจะตอบกลับภายใน 12 ชั่วโมง.

เคเจ บาธ: รองรับ CAD และการออกแบบที่กำหนดเองสำหรับข้อกำหนดของสถาปนิก

อาร์. 12 คนของ KJ Bath&ทีม D สร้างแบบร่าง CAD ที่มีรายละเอียดสำหรับการกำหนดค่าตู้ทุกรูปแบบ — ไร้กรอบ, กึ่งไร้กรอบ, มีกรอบ, เลื่อน, หมุน, และวอล์คอิน. โรงงานใช้ใบเลื่อยตัดสองหัว CNC และเครื่องความแม่นยำ TUTO MAX เพื่อให้ได้พิกัดความเผื่อที่แคบในขนาดที่กำหนดเอง. KJ Bath สนับสนุนสถาปนิกด้วยการเขียนแบบข้อกำหนด, วิศวกรรมขนาดที่กำหนดเอง, และการประสานงานด้านโครงสร้าง. บริษัทได้จัดหาโครงการให้กับฮิลตัน, แมริออท, และไฮแอท, ถือ ISO9001, เอสจีซีซี, และการรับรอง CE. มีภาพวาดตัวอย่างอยู่ภายใน 15 วัน, การผลิตภายใน 30 วัน. ขอไฟล์ CAD จาก KJ Bath สำหรับโครงการของคุณ.
